在低溫制冷、工業深冷處理、科研實驗平臺、半導體制造等依賴液氮循環供液的領域，管道設計的科學性直接決定系統運行效率、液氮損耗率及安全穩定性。優質的液氮循環管道設計能實現液氮高效輸送、低損耗循環，同時規避低溫泄漏、管道脆裂等風險。本文將詳解液氮循環管道設計的核心技術要點、關鍵設計原則、應用場景及優勢，為相關項目設計與選型提供專業參考，助力提升系統整體性能。

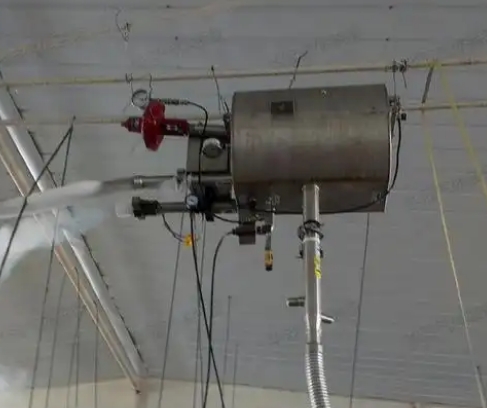

液氮循環管道設計的核心技術要點集中在材料選型、絕熱設計、流體力學優化三大維度。材料選型方面，需優先選用耐低溫性能優異的材質，主流選擇為316L不銹鋼與5083鋁合金：316L不銹鋼耐腐蝕性強，低溫沖擊韌性優異，在-196℃液氮環境下無脆裂風險，適配工業級高壓液氮循環系統;5083鋁合金輕量化優勢明顯，導熱系數低，適合中小型低壓循環管道，能降低管道自重與安裝成本。同時，管道連接件(閥門、法蘭、接頭)需選用同材質低溫專用款，避免因材質不匹配導致密封失效。
絕熱設計是減少液氮損耗的關鍵，需采用“真空絕熱+保冷層防護”的雙重方案。真空絕熱層選用多層絕熱材料(如鋁箔與玻璃纖維復合層)，通過高真空環境阻隔熱傳導與熱輻射，絕熱效率比傳統保冷材料高3-5倍，能將液氮蒸發損耗率控制在0.5%以下;外層需包裹聚氨酯保冷層，輔以防潮層與防護殼，避免環境濕氣侵入導致絕熱性能下降，同時防止管道外壁結霜凝露。對于長距離循環管道，每隔5-8米需設置膨脹節，補償低溫環境下管道的熱收縮變形，避免管道應力開裂。
流體力學優化需兼顧輸送效率與壓力穩定。管道管徑需根據循環流量與壓力損失精準計算，通常采用DN25-DN100規格，流速控制在0.8-1.2m/s，既保證輸送效率，又能避免流速過快導致的壓力損失過大與管道振動;管道布局應盡量縮短長度，減少彎頭、三通等管件數量，若需轉彎，彎頭角度需≥90°，降低局部阻力;同時設置精準的壓力調節裝置與流量監測儀表，實時把控循環系統壓力，確保液氮輸送穩定，適配終端設備的供液需求。
設計過程中需遵循三大關鍵原則。一是安全優先原則：管道需設置超壓泄壓閥、緊急切斷閥等安全裝置，在管道高點設置排氣閥、低點設置排液閥，便于系統檢修與應急處理;同時管道需進行壓力試驗與泄漏檢測(采用氦氣檢漏法)，確保低溫工況下無泄漏。二是適配性原則：根據循環系統的壓力等級(低壓≤0.6MPa、中壓0.6-1.6MPa、高壓>1.6MPa)、循環流量及使用環境(室內/室外、常溫/低溫環境)，定制化設計管道參數與布局。三是運維便捷原則：管道布局需預留檢修空間，關鍵部件設置檢修口，儀表與閥門安裝在便于觀察與操作的位置，降低后期運維成本。
液氮循環管道設計的應用場景覆蓋多行業核心需求：半導體制造領域，適配晶圓低溫處理設備的液氮循環系統，保障溫度均勻性與工藝穩定性;科研實驗平臺中，為低溫物理實驗、材料測試設備提供精準的液氮循環供液，滿足實驗對溫度與流量的嚴苛要求;工業深冷領域，適配金屬深冷處理生產線的液氮循環，提升工件硬度與耐磨性;醫療領域，為低溫冷凍治療設備、樣本存儲冷庫的液氮循環系統提供設計支撐。
優質的液氮循環管道設計具備三大核心優勢：其一，低損耗節能，通過科學絕熱設計與流體優化，大幅降低液氮蒸發損耗，減少運行成本;其二，安全可靠，全面的安全防護設計與優質材料選型，規避低溫運行風險，延長系統使用壽命;其三，高效適配，定制化設計能精準匹配不同工況需求，提升系統整體運行效率。選型時建議選擇具備低溫管道設計資質、擁有豐富項目經驗的團隊，確保設計方案的科學性與可行性。
綜上，液氮循環管道設計需綜合考量材料、絕熱、流體力學等核心技術要點，遵循安全、適配、運維便捷原則。科學的設計方案能大化發揮液氮循環系統的性能優勢，為各行業低溫工況提供穩定支撐。
